ソーラーフードドライヤー組み立て中

ソーラーフードドライヤーの組み立てに入ります。

材料加工→組み立て、と1日でできないこともないのですが

トタン板がないので、ひとまず主要部を組み上げていきます。

まずはサイドパネル作りから。

最終的にのせる金網の支え部をつくります。

img_2829

クランプで固定しつつ、裏返して釘を打ちます。

img_2830

釘打ち完了状態(外側)

img_2831

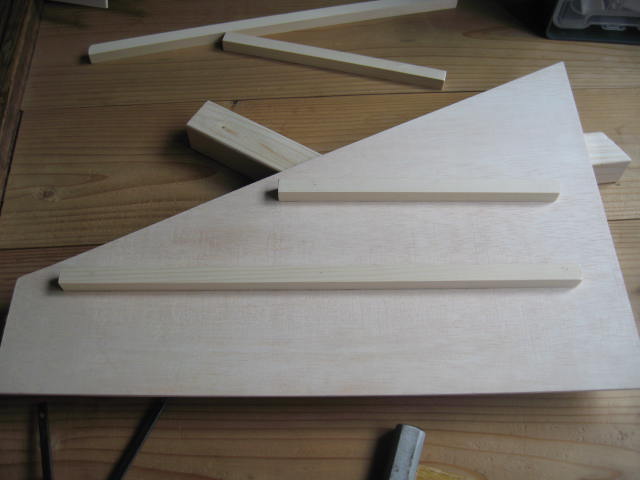

内側

img_2832

左右対称にしたものをもう1枚作ります。

img_2833

サイドパネルに脚(2×2材)をつけていきます。

img_2834 img_2835

今回は脚を短くしたタイプを作っています。



左右対称のものをもう一つ

img_2836

後ろの扉(乾燥させたいものを出し入れする)を作ります

img_2837

扉の締りのポイントとして10mm程度、枠と外板(ベニヤ)をずらしています

img_2838 img_2839

本体下部の底面を作ります。

img_2842

本日の組み立てはここまでです。

今まで組み立てた各部品を積んでみると完成イメージができます。

img_2843

後日、断熱材とトタン板を張ります。(これから買ってきます)
