11月に入り、グンと寒くなってきました。

好天の日が多くなってきたので、前から作りたかった雨水集水装置を作ります。

小屋のこの面に設置します。

雨どいをこんな感じにセットします。両端に雨どい用の金具で取り付けています。

雨どいに落ち葉除けのネットを張ります。

インシュロックで固定してみました。

雨どいの水下側に９０度エルボ＋塩ビ管をつける構想です。

配管固定用のサポートを取り付けます。

サポートに固定させて

今のところこんな感じです。

集水装置の部分を作ります。

ｖ

７５×１００のVUレジューサに、中間部をえぐったVP１３を貫通させています。

VPは若干傾いており、下流側を集水タンクへ、上流側をオーバーフローとします。

（今はOF側にはキャップを被せています）

ホース側にはホースニップルをねじ込んでいます

貫通した部分をエポキシパテで埋めて完了です。

これを上側のVU７５×１００レジューサと合わせて、間にステンレスざるを挟みます

下部にサポートを取付け、パイプをつけ、端部を９０度エルボ＋掃除口としました。

これで初期雨水を貯めて分離することができます。

ホースをつないで、集水装置の完成です。（タンクは別）

完成したら試運転、ちゃんとホースから水が出ます

オーバーフローをつなげていないので本体の隙間からあふれています

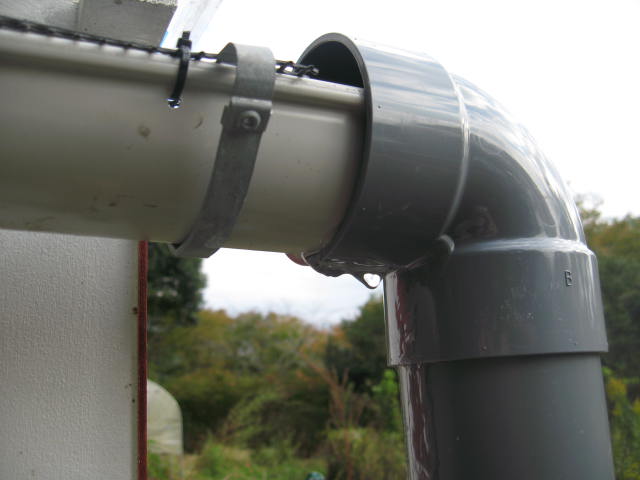

雨どいからエルボの入り口も９０度だと雨水が一部戻ってくるようです。

雨どいの差し込み深さを増やすか、４５度エルボにするかすればよさそうです。

あとはタンクを設置して、オーバーフローをちゃんと配管すればよさそうです。

どのくらいキレイな水が貯まるのか楽しみです。
